Paano Pumili, Mag-install, at Magpanatili ng Rotary Orbital Hydraulic Motors para sa Pinakamataas na Buhay ng Serbisyo?

Ang gabay na ito ay pumapasok sa teorya upang maghatid ng mga naaaksyunan na insight – mula sa pag-size ng tamang motor para sa iyong aplikasyon, hanggang sa tamang mga diskarte sa pag-install, hanggang sa pang-araw-araw na mga kasanayan sa pagpapanatili na nagpapalaki sa buhay ng serbisyo.

1. Pangunahing Prinsipyo sa Pagpapatakbo – Ano ang Naghahatid Nito ng Mataas na Torque?

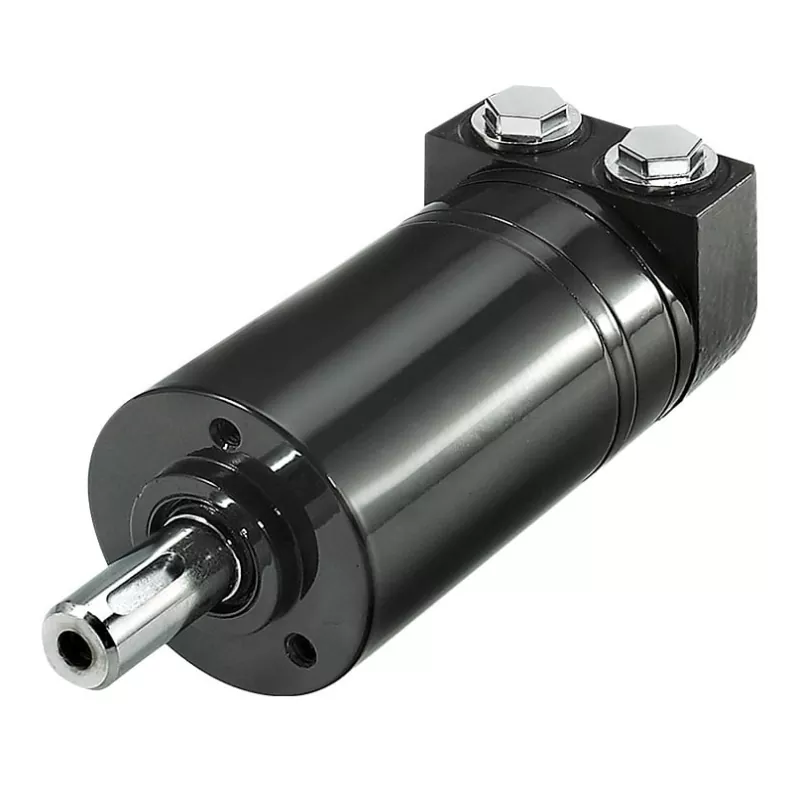

Ang puso ng isangorbital na motoray isang internal meshing gear set – isang rotor (outer gear) at isang stator (inner gear) – na may kritikal na panuntunan sa disenyo na ang rotor ay may mas kaunting ngipin kaysa sa stator. Kapag ang may presyon ng hydraulic fluid ay pumasok sa motor, pinipilit nito ang rotor na magsagawa ng orbital (planetary) na paggalaw sa loob ng stator. Ang paggalaw na ito ay ipinapadala sa pamamagitan ng panloob na coupling shaft sa output shaft, na ginagawang makinis na rotary output ang orbital movement.

Ang disenyong ito ay naghahatid ng tiyak na kalamangan: Low-Speed ​​High-Torque (LSHT) . Hindi tulad ng mga vane o piston motor, ang mga orbital na motor ay maaaring makagawa ng malakas, matatag na torque nang direkta sa mababang RPM nang hindi nangangailangan ng gear reducer. Ito ay napakahalaga para sa mga application na nangangailangan ng tumpak na kontrol ng bilis at mataas na panimulang torque sa ilalim ng mabibigat na karga.

Mayroong dalawang pangunahing pagsasaayos ng stator:

• Gerotor (one-piece stator): Ang stator ay isang panloob na ring ng gear. Matipid at maaasahan para sa katamtamang mga cycle ng tungkulin.

• Geroler (roller-equipped stator): Ang mga roller o karayom ​​ay ipinapasok sa mga ngipin ng stator, na ginagawang rolling friction ang sliding friction. Nagbubunga ito ng mas mataas na kahusayan, mas mahusay na shock-load resistance, at makabuluhang mas mahabang buhay ng pagsusuot - perpekto para sa mabibigat na tungkulin, mataas na dalas ng mga operasyon.

2. Praktikal na Sukat – Pagpili ng Tamang "Puso" para sa Iyong Machine

Ang isang maling laki ng motor ay ang #1 na sanhi ng napaaga na pagkabigo. Ang undersizing ay humahantong sa labis na pinsala; sobrang laki ng gastos sa mga basura at binabawasan ang pangkalahatang kahusayan ng system. Tumutok sa apat na kritikal na parameter na ito:

• Torque, Speed ​​& Displacement (The Triangle) : Direktang tinutukoy ng displacement (cc/rev) ang torque output – ang mas malaking displacement ay nangangahulugan ng mas maraming fluid bawat revolution, kaya mas mataas ang torque, ngunit mas mababa ang maximum na bilis. Palaging tukuyin ang panimulang torque (na karaniwang mas mataas kaysa sa pagpapatakbo ng torque) at ang kinakailangang saklaw ng bilis ng pagpapatakbo bago pumili ng displacement. Cross-check sa curve ng pagganap ng tagagawa - huwag pumili ng isang motor na tumatakbo sa sukdulang limitasyon nito; layunin para sa peak-efficiency zone ng pressure/flow profile ng iyong system.

• Presyon ng System at Rate ng Daloy: Kumpirmahin ang patuloy na gumaganang pressure ng iyong power unit at ang maximum na available na daloy. Nililimitahan ng presyur ang pinakamataas na torque, habang tinutukoy ng daloy ang maaabot na pinakamataas na bilis. Ikumpara ang mga ito sa mga na-rate na detalye ng motor. Siguraduhin na ang pinakamataas na rating ng presyon ng motor ay may makatwirang margin sa kaligtasan sa itaas ng mga peak spike ng iyong system (gumamit ng isang pressure-relief valve set nang naaangkop).

• Pag-mount at Paglo-load ng Shaft: Higit pa sa mga pattern ng bolt at laki ng flange, madalas na hindi napapansin ang kapasidad ng radial load sa output shaft. Kung ikaw ay naglalagay ng sprocket, pulley, o belt drive nang direkta sa shaft, ang mga makabuluhang side load ay ipinapasok. Sa ganitong mga kaso, dapat kang pumili ng motor na may heavy-duty bearings at kumunsulta sa radial load rating chart ng manufacturer. Ang hindi pagpansin dito ay humahantong sa mabilis na pagkabigo ng tindig at pagtagas ng seal.

• Pangkapaligiran at Espesyal na Kinakailangan: Para sa matinding temperatura sa paligid, maalikabok na kondisyon, o mataas na kahalumigmigan na kapaligiran, tukuyin ang mga na-upgrade na seal (hal., Viton o HNBR) at mga materyales na lumalaban sa kaagnasan. Para sa mga application na nangangailangan ng dynamic na braking o speed sensing, isaalang-alang ang pinagsamang mga opsyon tulad ng brake valve, tachometer, o proportional control valve.

3. Pag-install at Pag-komisyon – Mga Detalye na Gumagawa o Nakakasira ng Performance

Ang isang perpektong napiling motor ay maaaring mabigo nang mabilis kung hindi tama ang pagkaka-install. Sundin ang mga hindi mapag-usapan na hakbang na ito:

1. Precise Shaft Alignment: Ang absolute coaxial alignment sa pagitan ng motor shaft at ng driven load ay mandatory. Anumang angular o parallel misalignment ay nagpapakilala ng radial o axial forces na lubhang nagpapaikli sa buhay ng bearing. Gumamit ng dial indicator o laser alignment tool at mahigpit na sumunod sa mga tolerance ng manufacturer (karaniwang ≤ 0.05 mm radial runout).

2. Mga Tamang Koneksyon sa Port: I-double check ang pagkakakilanlan ng port – Pressure (P), Return (T), at Drain (L) . Ang drain port ay kritikal: dapat itong i-pipe nang hiwalay pabalik sa tangke na may kaunting back pressure (karaniwan ay <5–10 bar, kumunsulta sa mga spec). Huwag na huwag isaksak ang drain port – ang paggawa nito ay hihipan kaagad ang shaft seal.

3. Pag-flush ng System Bago Mag-start-up: Bago ikonekta ang motor, i-flush ang buong hydraulic system (mga hose, valves, cooler) ng malinis na likido upang alisin ang welding slag, dumi, o debris na natitira mula sa pagkaka-install. Ang mga contaminant na ipinakilala sa panahon ng pag-setup ay isang nangungunang sanhi ng maagang pagkasira.

4. Inisyal na Pamamaraan ng Break-in: Para sa mga bago o itinayong muli na motor, patakbuhin ang unit sa 30–50% ng rated load sa humigit-kumulang 30–60 minuto bago ang operasyon ng full-load. Nagbibigay-daan ito sa mga panloob na gear at bearings na mag-mate ng maayos at nagpapatatag ng mga panloob na clearance, na makabuluhang nagpapalawak ng pangmatagalang tibay.

4. Pang-araw-araw na Pagpapanatili at Mabilis na Pag-diagnose ng Fault

Tandaan ang ginintuang panuntunan: 90% ng mga hydraulic motor failure ay bumabalik sa kontaminasyon ng fluid o hindi tamang temperatura ng fluid. Ang pagpapanatili ay hindi opsyonal – ito ang lifeline ng iyong kagamitan.

Pamamahala ng Fluid – Iyong #1 Priyoridad:

• Kalinisan: Ang mga solidong partikulo ay kumikilos bilang nakasasakit na lapping compound, na nakakasira sa precision-machined rotor-stator na pares. Pinapataas nito ang panloob na pagtagas, binabawasan ang kahusayan ng volumetric, at binabawasan ang torque. Mag-target ng antas ng kalinisan ng ISO 4406 18/16/13 o mas mahusay, at regular na suriin/palitan ang mga filter ng return-line. Gumamit ng differential pressure indicator sa filter housing.

• Lagkit at Temperatura: Ang pinakamainam na hanay ng lagkit ay 20–43 cSt sa 50°C. Panatilihin ang temperatura ng langis sa ibaba 60°C para sa tuluy-tuloy na tungkulin; hindi hihigit sa 85°C kahit na sa mga taluktok. Ang mataas na temperatura ay nagpapanipis ng langis, nagpapababa ng lubricity at nagpapabilis ng pagkasira ng seal. Ang mababang temperatura ay nagpapataas ng viscous drag, na nagiging sanhi ng cavitation at sluggish na pagsisimula. Mag-install ng temperature gauge at cooler kung kinakailangan.

• Huwag Maghalo ng mga Uri ng Fluid: Ganap na HUWAG gumamit ng langis ng makina bilang kapalit ng hydraulic fluid. Ang kanilang mga additive package ay hindi tugma. Ang paghahalo ay maaaring maging sanhi ng pamamaga ng seal, pagbubula, pag-varnish, at kabiguan. Palaging gamitin ang grade na hydraulic fluid na inirerekomenda ng OEM.

Talahanayan ng Mabilisang Pagsusuri ng Kasalanan

Mga Naka-iskedyul na Pagsusuri sa Kalusugan

Isama ang mga ito sa iyong preventive maintenance plan:

• Linggu-linggo: Suriin ang panlabas na temperatura ng casing (gumamit ng infrared thermometer) at makinig para sa hindi pangkaraniwang katok o pag-ungol.

• Buwan-buwan: Siyasatin ang lahat ng hose fitting at seal para sa pag-iyak.

• Quarterly: Kumuha ng oil sample at ipadala ito para sa spectrometric analysis – ang tumataas na antas ng mga particle ng bakal, tanso, o silikon ay mga maagang babala ng mga senyales ng panloob na pagkasira bago pa man malinaw na bumaba ang performance.

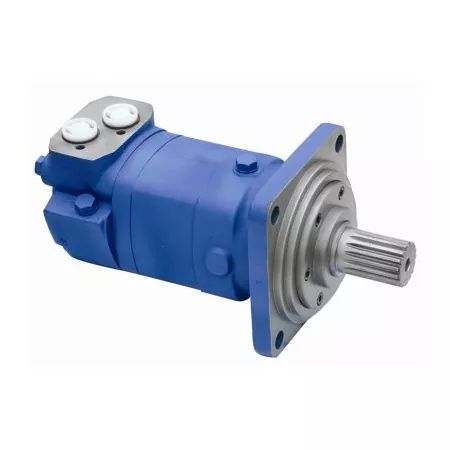

Isang rotaryorbital hydraulic motoray isang matatag at maaasahang workhorse kapag ginagamot nang tama. Ang tagumpay ay nakasalalay sa tatlong haligi: tumpak na sukat nito para sa iyong real-world na profile ng pag-load, pag-install nito nang may katumpakan sa operasyon, at pagpapanatili ng tuluy-tuloy na kalusugan bilang isang hindi mapag-usapan na disiplina. Kapag may pag-aalinlangan, palaging sumangguni sa mga partikular na curve ng pagganap at mga agwat ng serbisyo ng gumawa – at huwag mag-atubiling isali ang kanilang mga inhinyero ng aplikasyon para sa mga kumplikadong duty cycle o custom na pagsasama.

Kung kailangan mo ng karagdagang elaborasyon sa anumang partikular na aspeto – gaya ng detalyadong radial load calculations, integrated valve selection, o high-temperature sealing option – mangyaring ipaalam sa akin at maaari kong palawakin.
