Pagsusuri ng Panloob na Istraktura at Proseso ng Paggawa ng Hydraulic Motors

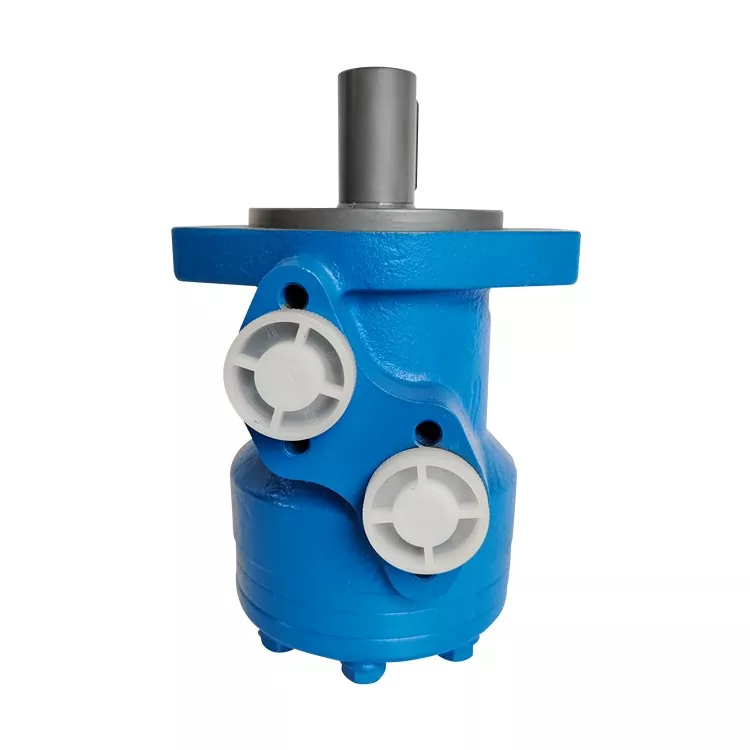

I. Komposisyon ng Panloob na Istraktura

Ang pangunahing tungkulin ng ahaydroliko na motoray upang i-convert ang haydroliko na enerhiya sa mekanikal na enerhiya. Ang panloob na disenyo ng istraktura ay lahat upang matugunan ang mga pangangailangan ng conversion ng enerhiya. Ang mga pangunahing sangkap ay ang mga sumusunod:

1. Mga pangunahing elemento ng istraktura

Ang lahat ng mga haydroliko na motor ay hindi magagawa nang walang dalawang pangunahing bahagi: isang selyadong at pana-panahong pagbabago ng volume at isang mekanismo ng pamamahagi ng langis. Ang laki ng isang closed volume ay nababago sa pamamagitan ng paggalaw ng isang plunger, gear o blade. Kinokontrol ng mekanismo ng pamamahagi ng langis ang daanan para makapasok ang high-pressure na langis at ang landas para lumabas ang mababang presyon ng langis.

2. Istraktura ng pagkakaiba ng uri

Uri ng gear: Gumagana ito sa pamamagitan ng pag-meshing ng dalawang panloob at panlabas na gear, na may simetriko na ipinamamahagi ang pumapasok at labasan ng langis. Mayroong hiwalay na oil drain port para sa pagdiskarga ng langis na tumagas mula sa bearing. Ang bilang ng mga ngipin sa gear ay mas malaki kaysa doon sa pump, kaya mas maliit ang torque fluctuation.

Uri ng blade: Ang mga blades ay radially na naka-install sa rotor, at mayroong isang pre-tightening spring sa ugat. Ang tagsibol ay maaaring gumawa ng mga blades at ang panloob na ibabaw ng stator na mahigpit na sumunod sa isa't isa, na bumubuo ng isang selyo. Ang mekanismo ng pamamahagi ng langis ay gumagamit ng check valve upang matiyak na palaging may pressure na langis sa ugat ng talim.

Uri ng plunger

Uri ng radial plunger: Ang stator at ang cylinder block ay may eccentricity. Sa ilalim ng pagkilos ng presyon ng langis, ang plunger ay pinindot laban sa panloob na dingding ng stator, at ang puwersa ng reaksyon ay bubuo ng metalikang kuwintas.

Axial piston type: Ang cylinder block at ang motor shaft ay konektado nang magkasama. Itinutulak ng plunger ang silindro upang paikutin sa ilalim ng pagkilos ng normal na puwersa ng bahagi ng swash plate. Ang inclination Angle ng swash plate ay maaaring iakma, at ang displacement at rotational speed ay magbabago din nang naaayon.

3. Espesyal na disenyo

Ang kinakailangan para sa pasulong at pabalik na pag-ikot: Dapat na simetriko ang mga istrukturang maaaring umikot sa magkabilang direksyon. Ini-install ng uri ng blade ang mga blades nang radially, habang ang uri ng plunger ay gumagamit ng multi-acting na panloob na disenyo ng kurba.

Paghawak ng pagtagas: Bilang karagdagan sa pumapasok at labasan ng langis, mayroon ding hiwalay na port ng pagtagas ng langis. Maaaring maiwasan ng oil drain port ng gear motor na masira ang shaft end seal.

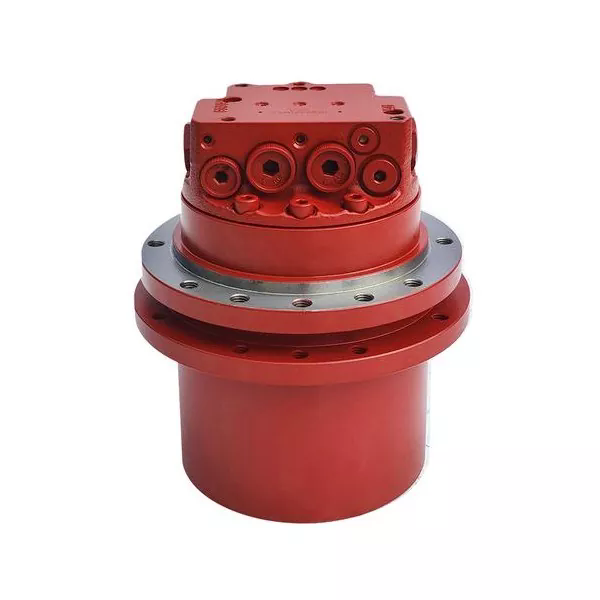

II. Ang proseso ng pagtatrabaho ng pag-convert ng haydroliko na enerhiya sa mekanikal na enerhiya

Anghaydroliko na motornagko-convert ng enerhiya sa pamamagitan ng pagbabago ng volume ng selyadong working chamber. Ang partikular na proseso ay nahahati sa mga hakbang na ito:

1. Mataas na presyon ng langis input

Ang mataas na presyon ng langis na ipinadala ng hydraulic pump ay pumapasok sa motor working chamber sa pamamagitan ng oil inlet. Ang working chamber ay may plunger hole, isang gear meshing chamber o isang volume sa pagitan ng mga blades. Magkakaroon ng pagkakaiba sa presyon kapag pumasok ang langis.

2. Ang pagkakaiba sa presyon ay nagtutulak sa gumaganang mga bahagi

Uri ng plunger: Ang high-pressure na langis ay nagtutulak sa plunger palabas, na nagbibigay-daan sa pagpindot nito sa panloob na dingding ng stator. Ang puwersa ng reaksyon na ginawa ng stator sa plunger ay mabubulok sa mga bahagi ng torque, na nagtutulak sa cylinder block upang paikutin.

Uri ng gear: Ang pressure oil ay pumapasok sa gear meshing cavity, na nagtutulak sa gear upang paikutin. Inaalis ng saksakan ng langis ang tumagas na langis.

Uri ng blade: Ang pressure oil ay kumikilos sa magkabilang panig ng mga blades, na bumubuo ng hydraulic torque. Ang mga blades, sa ilalim ng pagkilos ng spring, ay malapit na sumunod sa stator at hinihimok ang rotor upang paikutin.

3. Mechanical energy conversion at output

Ang linear na paggalaw ng mga gumaganang bahagi ay binago sa paikot na paggalaw sa pamamagitan ng mekanikal na istraktura. Ang output shaft ay patuloy na nagpapadala ng metalikang kuwintas at bilis ng pag-ikot. Halimbawa:

Sa uri ng radial plunger, ang metalikang kuwintas ng maraming plunger ay pinatong, na ginagawang umiikot ang bloke ng silindro.

Sa uri ng axial piston, inaayos ng inclination Angle ng swash plate ang displacement at nakakaapekto sa mga parameter ng output.

4. Ang mababang presyon ng langis ay pinalabas

Kapag bumaba ang volume ng working chamber, ang mababang presyon ng langis ay pinalabas mula sa labasan ng langis. Pagkatapos makumpleto ang isang working cycle, patuloy na mag-input ng high-pressure na langis at ito ay patuloy na iikot.

Sa pamamagitan ng prosesong ito, ang hydraulic motor ay mahusay na nagko-convert ng pressure energy ng hydraulic system sa mekanikal na enerhiya. Dahil sa paraan ng conversion na ito, malawak itong ginagamit sa mga lugar tulad ng construction machinery, barko at minahan.
